纹影仪丈量了沿刀口笔直方向的密度梯度。本试验顶用纹影仪观测酒精灯火焰构成的温度场。因为咱们近似以为火焰中是等压的，因而温度T正比于密度ρ。用纹影仪同样能够丈量火焰的温度场。如今纹影仪测得的是刀口笔直方向的温度梯度。
试验过程
a) 首先应温习讲义中有关纹影法原理的介绍。
b) 装置好纹影仪两块球面反射镜M1和M2，断定光源S的方位，应使光源S在球面
反射镜M1的焦点处（球面反射镜焦距为1. 5米，口径为φ200毫米）。
c) 调整球面反射镜M2，找到光源S的像I。因为M1和M2的焦距相同，因而S到
M1的间隔应等于I到M2的间隔。假如不等，应重复调整S的方位。
d) 装置CCD并与计算机准确衔接，接通电源，翻开LIVE3000应用软件，即可在计
算机显示器上调查到视场的图象。
e) 把刀口装置在光源的像I处，调整刀口，切割光源的像I。当刀口K在M2的焦点
处时，调整刀口K，在计算机显示器上应调查到视场图象的亮度均匀改动。假如视场不是均匀改动，而是从一边先变暗或变亮，阐明刀口K的方位不对。

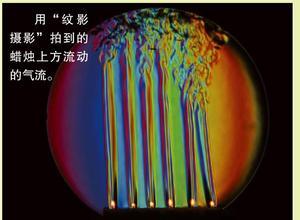

f) 把酒精灯放在光路中点着，调整CCD的焦距，使图象清晰。改动刀口的方位和方
向，调查图象有何不同。可用计算机收集录影或单幅图象。
